TPG钢厂专用二次包络减速机
标签：TPG减速机 | 钢厂减速机 | 二次包络减速机
(TPG减速机,钢厂减速机,二次包络减速机)

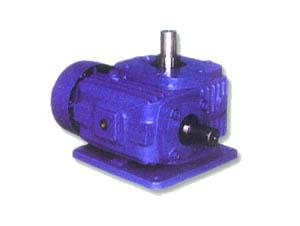

TPG平面二次包络减速机属于TP系列二次包络蜗杆减速机系列，主要应用在钢铁行业拉矫机引锭杆存放及震动装置，内部为平面二次包络传动，传动扭矩达，传动效率高，寿命长。
详细介绍details
TPG平面二次包络减速机属于TP系列二次包络蜗杆减速机系列，主要应用在钢铁行业拉矫机引锭杆存放及震动装置，内部为平面二次包络传动，传动扭矩达，传动效率高，寿命长。

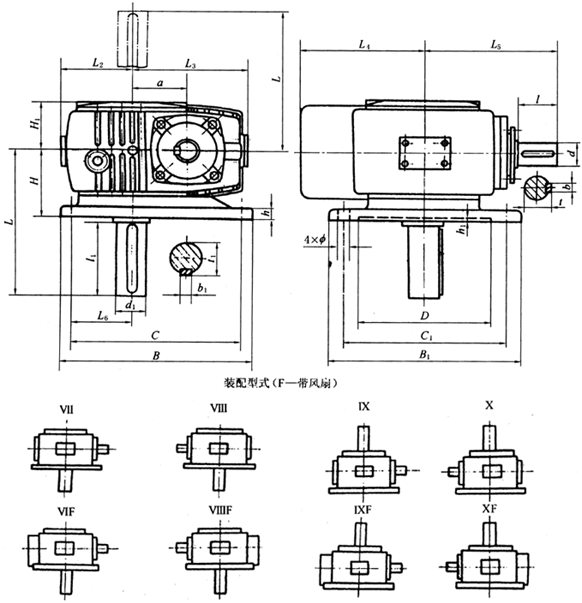

PG通用型减速器形式及外形尺寸                             （mm）

型号 a B B1 C C1 H1 H B2 L L1 L2 L3 l l1 d d1 t t 1 b b1 h Ф 质量（kg）
TPG80 80 230 242 220 206 143 180 50 100 98 210 86 58 110 35 45 38 48.5 10 14 18 19 53
TPG100 100 270 284 220 240 172 210 58 106 123 235 100 82 110 40 55 43 59 12 16 20 19 85

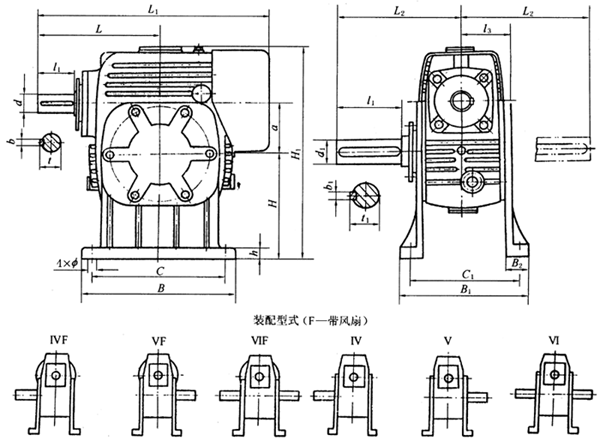

TPG通用型减速器形式及外形尺寸                             （mm）

型号 a （φ）D h1 B B1 C C1 H H1 L L2 L3 L4 L5 l l1 d d1 b b1 t t 1 L6 h Ф 质量（kg）
TPG80 80 140 5 270 260 240 230 110 86 210 100 180 180 201 58 110 35 45 10 14 38 48.5 75 18 19 53
TPG100 100 170 5 300 300 260 260 125 102 235 125 203 210 254 82 110 40 55 12 16 43 59 90 20 19 85

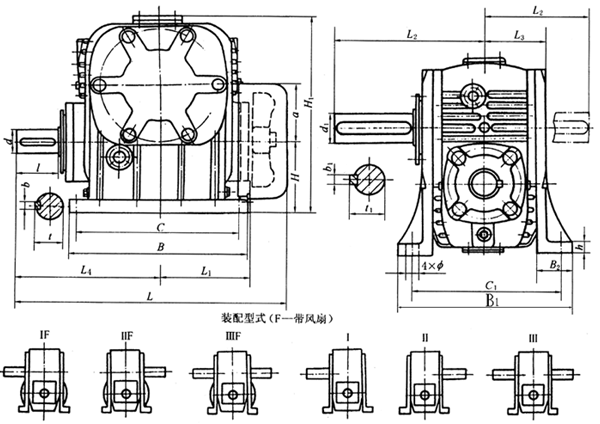

TPG通用型钢厂专用拉矫机平面二次包络减速机安装形式及外形尺寸                             （mm）
型号 a B B1 C C1 H H1 L L1 L2 L3 B2 l l1 d d1 t t 1 b b1 h Ф 质量（kg）
TPG80 80 250 242 220 206 180 360 201 381 210 86 50 58 110 35 45 38 48.5 10 14 18 19 53
TPG100 100 290 284 250 240 210 415 254 464 235 102 58 82 110 40 55 43 59 12 16 20 19 85

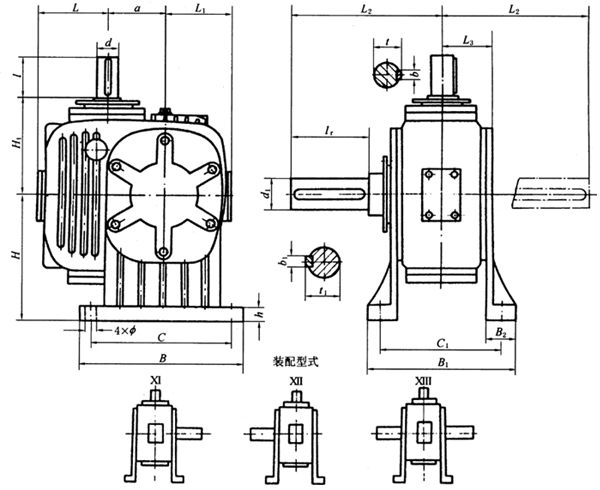

TPG通用型减速器形式及外形尺寸                             （mm）

型号 a B B1 B2 C C1 H H1 L L1 L2 L3 L4 l l1 d d1 b b1 t t 1 h Ф 质量（kg）
TPG80 80 250 242 50 220 206 100 280 381 130 210 86 201 58 110 35 45 10 14 38 48.5 18 19 53
TPG100 100 290 284 58 250 240 110 318 464 160 235 102 254 82 110 40 55 12 16 43 59 20 19 85
