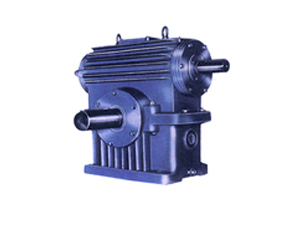

TPA二次包络减速机

标签：TPA减速机

这种减速机可以广泛地应用于各种传动机械中的减速传动，中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。

详细介绍details

TPA平面包络环面蜗杆减速机（JB/T9051-1991）为平面一次包络蜗杆减速机传动。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面环面包络蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种蜗轮减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。

型号与标记示例
1 型号

    2 标记示例
    例蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, 第二种装配型式, 有风扇冷却的平面
包络环面蜗杆减速器:
                                 减速器 TPU200 - 10 - 2F JB/T 9051—1999

中心距a （mm）

型号		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

减速器的公称传动比i

型号	TPG TPU TPS TPA
公称传动比i	10	12.5	16	20	25	31.5	40	50	63

TPA环面包络减速机蜗杆螺旋线方向为右旋

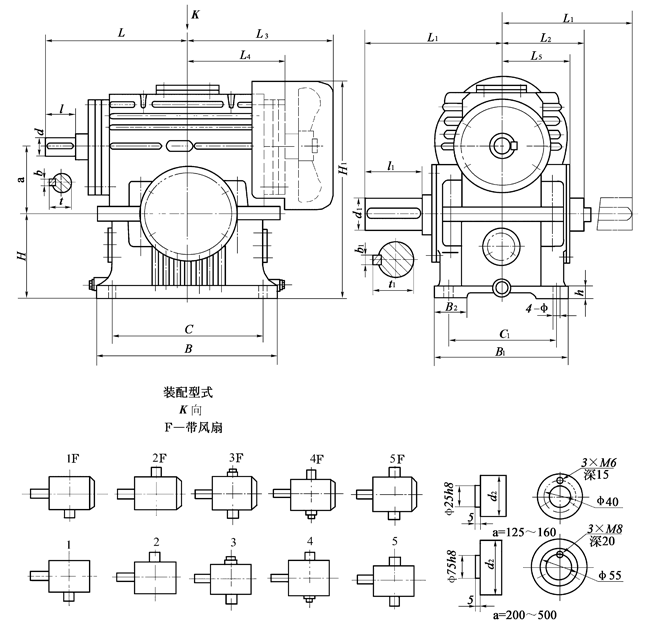

型号	a	B	B₁	B₂	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	l	l₁	d	d₁	d₂	b	b₁	t	t ₁	Ф	质量（kg）
TPA125	125	360	300	50	310	250	180	438	30	307	320	185	280	217	175	82	140	40	70	80	12	20	43	74.5	19	165
TPA160	160	460	320	80	400	260	225	550	40	375	375	210	365	280	190	82	170	50	85	95	14	25	53.5	90	24	285
TPA200	200	540	400	100	450	320	250	658	40	420	400	265	436	345	224	82	170	55	95	110	16	28	59	101	28	510
TPA250	250	720	480	120	620	380	315	792	50	530	495	290	520	406	270	105	210	65	120	140	18	32	69	127	35	900
TPA315	315	850	600	140	750	500	400	1000	65	630	600	360	605	492	345	130	250	80	140	160	22	36	85	148	39	1250
TPA400	400	950	720	170	850	620	500	1200	75	720	720	425	690	540	410	165	300	100	180	200	28	45	106	190	48	2300
TPA500	500	1180	900	200	1040	760	630	1530	90	850	840	495	845	680	488	165	350	110	200	240	32	45	117	210	56	3700
