环面蜗杆传动技术特点

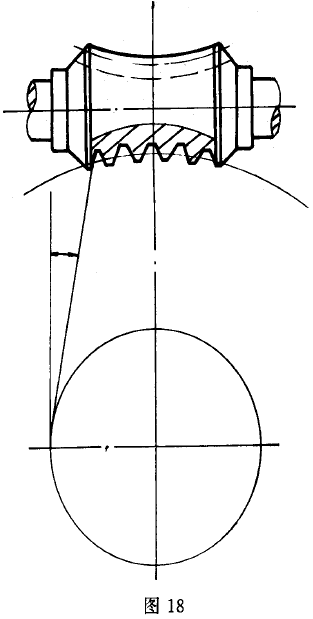

由一个环面蜗杆和一个与它配对的蜗轮组成的蜗杆传动,直线环面蜗杆传动又称球面蜗杆传动。
这种传动的蜗杆螺旋面是以直线为母线作螺旋运动而形成?故蜗杆轴向齿廓为直线。

直线环面蜗杆传动的特点是:
(1)蜗杆和蜗轮互相包围,能实现多齿接触和双线接触.
(2)接触线和相对滑动速度方向之间的夹角接近90°,易於形成润滑油膜.
(3)承载能力大大高於普通圆柱蜗杆传动.
(4)制造工艺复杂?且蜗杆相对蜗轮的轴向和径向安装位置要求严格.
(5)直线环面蜗杆难於用砂轮精确磨削,对加工蜗杆和蜗轮用的滚刀的精度要求很高,故蜗杆和蜗轮表面的粗糙度难以降低。
