概述
YWJ与WJ系列蜗轮丝杆升降机是通过蜗轮传动丝杠完成提升，下降，推进，翻转等功能，是一种基础起重机器。广泛应用于机械、冶金、建筑、水利、化工等行业，具有结构紧凑，安装方便，使用灵活，使用寿命长等优点，既可通电带动，又可手动，本系列蜗轮丝杠升降机可这自锁，承载范围为1吨～16吨。
使用条件
环境温度：在-20℃-100℃条件下额定运行。
海拔高度：不超过1000米。
额定电压：380V。
额定频率：50Hz
电机接法：3Kw及以下为Y，4Kw及以上为△接法。
YWJ与WJ系列蜗轮丝杆升降机是通过蜗轮传动丝杠完成提升，下降，推进，翻转等功能，是一种基础起重机器。广泛应用于机械、冶金、建筑、水利、化工等行业，具有结构紧凑，安装方便，使用灵活，使用寿命长等优点，既可通电带动，又可手动，本系列蜗轮丝杠升降机可这自锁，承载范围为1吨～16吨。
使用条件
环境温度：在-20℃-100℃条件下额定运行。
海拔高度：不超过1000米。
额定电压：380V。
额定频率：50Hz
电机接法：3Kw及以下为Y，4Kw及以上为△接法。
YWJ和WJ系列蜗轮丝杠升降机有两种安装形式：
A型：丝杠（螺母）向上移动。
B型：丝杠（螺母）向下移动。
润滑
升降机出厂前已经注入润滑油，更换时间为10000小时。
YWJ\WJ丝杆升降机技术数据
|
机座号
|
YWJ63
|
YWJ80
|
YWJ100
|
YWJ125
|
YWJ160
|
YWJ200
|
|
丝杠螺纹尺寸
|
Tr30×6
|
Tr40×7
|
Tr60×12
|
Tr60×12
|
Tr65×12
|
Tr90×16
|
|
最大提升力KN
|
10
|
20
|
50
|
70
|
120
|
160
|
|
最大压力时最大提升高度mm
|
450
|
600
|
800
|
700
|
600
|
1000
|
|
YWJ\WJ丝杆升降机每分钟升程mm
|
348
|
420
|
475
|
560
|
550
|
970
|
|
蜗轮每转升程mm
|
0.375
|
0.452
|
0.5
|
0.585
|
0.571
|
1
|

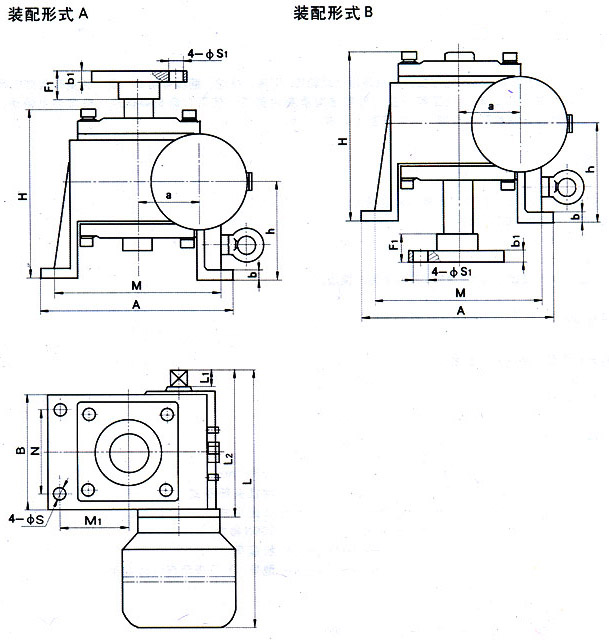

YWJ丝杆升降机安装尺寸：
|
型号
|
YWJ63
|
YWJ80
|
YWJ100
|
YWJ125
|
YWJ160
|
YWJ200
|
|
H
|
180
|
212
|
273
|
275
|
410
|
462
|
|
h
|
105
|
125
|
160
|
160
|
235
|
258
|
|
b
|
12
|
15
|
25
|
25
|
30
|
35
|
|
A
|
198
|
251
|
350
|
357
|
458
|
526
|
|
B
|
144
|
176
|
255
|
257
|
338
|
416
|
|
M
|
168
|
219
|
302
|
307
|
401
|
470
|
|
N
|
108
|
140
|
202
|
207
|
280
|
358
|
|
M1
|
84
|
109.5
|
151
|
153.5
|
200.5
|
235
|
|
L
|
500
|
596
|
747
|
847
|
1075
|
1278
|
|
L1
|
20
|
25
|
25
|
35
|
35
|
45
|
|
L2
|
201
|
256
|
347
|
336
|
460
|
538
|
|
a
|
63
|
80
|
100
|
125
|
160
|
200
|
|
S
|
15
|
15
|
18
|
18
|
22
|
22
|
|
S1
|
15
|
15
|
15
|
18
|
22
|
22
|
|
b1
|
12
|
18
|
20
|
20
|
20
|
25
|
|
F1
|
30
|
40
|
50
|
50
|
60
|
63
|

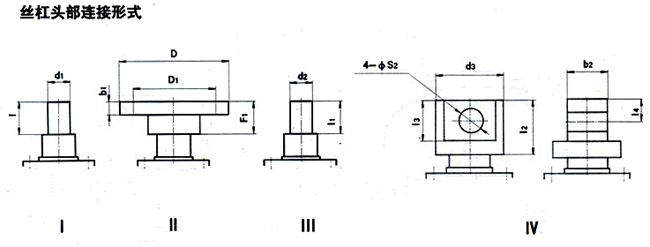

WJ系列丝杆升降机 丝杆头部形式及尺寸
|
型号
|
YWJ63
|
YWJ80
|
YWJ100
|
YWJ125
|
YWJ160
|
YWJ200
|
||
|
丝
杠
头
部
连
接
形
式
|
Ⅰ
|
d1
|
20
|
25
|
40
|
40
|
50
|
70
|
|
l
|
30
|
40
|
50
|
50
|
60
|
63
|
||
|
Ⅱ
|
b1
|
12
|
18
|
20
|
20
|
20
|
25
|
|
|
D
|
98
|
112
|
150
|
150
|
185
|
205
|
||
|
D1
|
75
|
85
|
105
|
105
|
140
|
155
|
||
|
F1
|
30
|
40
|
50
|
50
|
60
|
63
|
||
|
Ⅲ
|
d2
|
M22*1.5
|
M30*2
|
M42*2
|
M42*2
|
M48*2
|
M72*3
|
|
|
l1
|
30
|
32
|
50
|
50
|
60
|
63
|
||
|
Ⅳ
|
12
|
70
|
105
|
130
|
130
|
150
|
175
|
|
|
d3
|
50
|
65
|
90
|
90
|
110
|
130
|
||
|
l3
|
50
|
75
|
100
|
100
|
120
|
140
|
||
|
l4
|
25
|
37.5
|
50
|
50
|
60
|
70
|
||
|
b2
|
30
|
42
|
60
|
60
|
75
|
90
|
||
|
S2
|
25
|
35
|
50
|
50
|
60
|
70
|
||

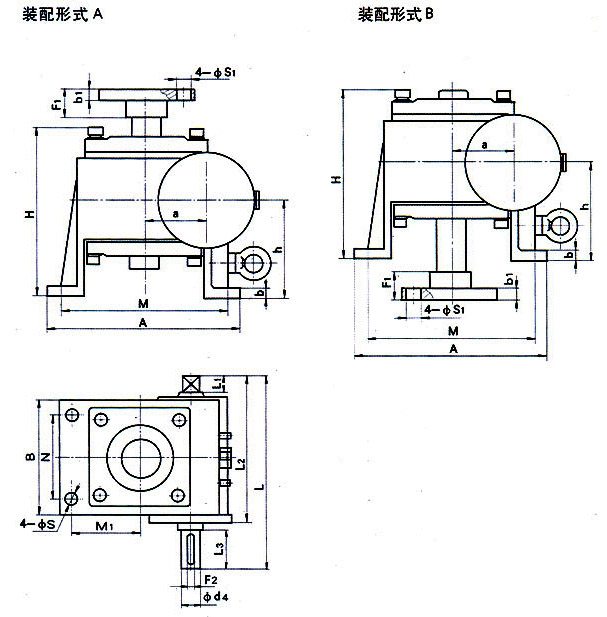

WJ丝杆升降机外形安装尺寸
|
型号
|
WJ63
|
WJ80
|
WJ100
|
WJ125
|
WJ160
|
J200
|
|
H
|
180
|
212
|
273
|
275
|
410
|
462
|
|
h
|
105
|
125
|
160
|
160
|
235
|
258
|
|
b
|
12
|
15
|
25
|
25
|
30
|
35
|
|
A
|
198
|
251
|
350
|
357
|
458
|
526
|
|
B
|
144
|
176
|
255
|
257
|
338
|
416
|
|
M
|
168
|
219
|
302
|
307
|
401
|
470
|
|
N
|
108
|
140
|
202
|
207
|
280
|
358
|
|
M1
|
84
|
109.5
|
151
|
153.5
|
200.5
|
235
|
|
L
|
215
|
275
|
370
|
380
|
495
|
580
|
|
L1
|
20
|
25
|
25
|
35
|
35
|
45
|
|
L2
|
179
|
232
|
320
|
303
|
420
|
491
|
|
a
|
63
|
80
|
100
|
125
|
160
|
200
|
|
S
|
15
|
15
|
18
|
18
|
22
|
22
|
|
S1
|
15
|
15
|
15
|
18
|
22
|
22
|
|
S2
|
25
|
35
|
50
|
50
|
60
|
70
|
|
L3
|
30
|
35
|
45
|
70
|
70
|
80
|
|
F2
|
6
|
8
|
10
|
14
|
14
|
16
|
|
d4
|
20
|
25
|
35
|
50
|
50
|
60
|
|
F1
|
30
|
40
|
50
|
50
|
60
|
63
|
|
b1
|
12
|
18
|
20
|
20
|
20
|
25
|
