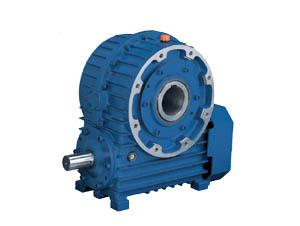

椿本TD系列平面二次包络环面蜗杆减速机
(TD蜗轮蜗杆减速机,TD减速机)
TD系列减速机采用日本椿本标准生产,内部采用平面二次包络环面蜗杆传动技术,传动扭矩大、使用寿命长。
相关链接
详细介绍details

TD系列减速机采用日本椿本标准生产,内部采用平面二次包络环面蜗杆传动技术,传动扭矩大、使用寿命长。

  • 环面蜗杆全面驱动,高传动能力和高性能相融合·紧凑化装置设计的高性能蜗轮减速机。
  • 尤其是通过独特的齿轮啮合原理,实现最低的运转偏差。
  • 有125~315的8种尺寸,1/10~1/60及1/100~1/3600减速比的丰富品种。
  • 带底脚安装的箱体的输出轴为实心轴型和以法兰安装为标准的箱体,输出轴为中空轴型,共2种类型。



TD系列平面二次包络环面蜗杆减速机型号表示

TD
280
S
30
B
R

系列名

尺寸

输出轴形状

额定减速比

安装方向

轴配置

125
150
175
200
225
250
280
315
S:中实轴
H:中空轴
〈一级减速〉
10:1/10
  ~
60:1/60

〈高减速比〉
100:1/100
  ~
3600:1/3600
T:T型
B:B型
V:V型
〈一级减速〉
-输出中实轴-
单侧输出轴:L,R,LU,RU,LD,RD
双输出轴:LR,LUD,RUD

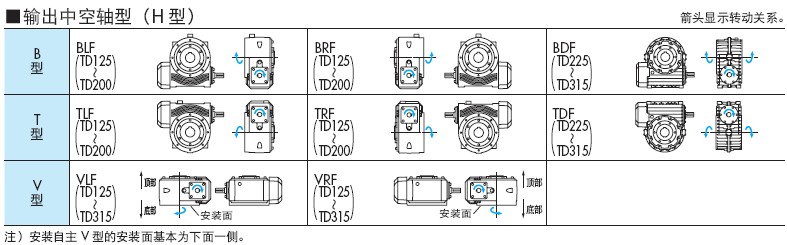

-输出中空轴-
LF,RF,DF

〈高减速比〉
-输出中实轴-
单侧输出轴:L-R,R-L,L-RU,R-LU,L-RD,R-LD
双输出轴:L-LR,R-LR,R-LUD,L-RUD

-输出中空轴-
L-RF,R-LF,L-DF,R-DF
