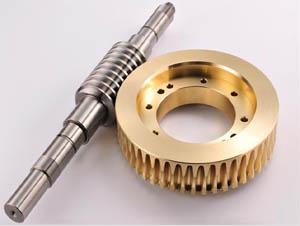

定制品-蜗轮蜗杆
(蜗轮蜗杆,蜗轮加工,蜗杆加工,蜗轮蜗杆加工)
本公司承接各类型蜗轮蜗杆传动,圆柱蜗杆传动(ZA\ZN\ZI\ZK\ZC1\ZC3等齿形),环面蜗杆传动(TOP\TSL\TVP等齿形),加工精度能达到6级标准。请参考一下内容
相关链接
详细介绍details
本公司承接各类型蜗杆传动,圆柱蜗杆传动(ZA\ZN\ZI\ZK\ZC1\ZC3等齿形),环面蜗杆传动(TOP\TSL\TVP等齿形),加工精度能达到6级标准。请参考一下内容:
一、圆柱蜗杆
1、普通圆柱蜗杆
(1)阿基米德蜗杆:这种蜗杆,在垂直于蜗杆轴线的平面(即端面)上,齿廓为阿基米德螺旋线,在包含轴线的平面上的齿廓(即轴向齿廓)为直线,其齿形角α0=20°。它可在车床上用直线刀刃的单刀(当导程角γ≤3°时)或双刀(当γ>3°时)车削加工。安装刀具时,切削刃的顶面必须通过蜗杆的轴线。这种蜗杆磨削困难,当导程角较大时加工不便。
(2)渐开线蜗杆:渐开线蜗杆(ZI蜗杆)蜗杆齿面为渐开螺旋面,端面齿廓为渐开线。加工时,车刀刀刃平面与基圆相切。可以磨削,易保证加工精度。一般用于蜗杆头数较多,转速较高和较精密的传动。
(3)法向直廓蜗杆:这种蜗杆的端面齿廓为延伸渐开线,法面(N-N)齿廓为直线。ZN蜗杆也是用直线刀刃的单刀或双刀在车床上车削加工。车削时车刀刀刃平面置于螺旋线的法面上,加工简单,可用砂轮磨削,常用于多头精密蜗杆传动。
(4)锥面包络蜗杆:这是一种非线性螺旋曲面蜗杆。它不能在车床上加工,只能在铣床上铣制并在磨床上磨削。加工时,盘状铣刀或砂轮放置在蜗杆齿槽的法向面内,除工件作螺旋运动外,刀具同时绕其自身的轴线作回转运动。这时,铣刀(或砂轮)回转曲面的包络面即为蜗杆的螺旋齿面,在I-I及N-N截面上的齿廓均为曲线。这种蜗杆便于磨削,蜗杆的精度较高,应用日渐广泛。
2、圆弧圆柱蜗杆
圆弧圆柱蜗杆传动和普通圆柱蜗杆传动相似,只是齿廓形状有所区别。这种蜗杆的螺旋面是用刃边为凸圆弧形的刀具切制的,而蜗轮是用范成法制造的。在中间平面(即蜗杆轴线和蜗杆副连心线所在的平面)上,蜗杆的齿廓为凹弧,而与之相配的蜗轮的齿廓则为凸弧形。所以,圆弧圆柱蜗杆传动是一种凹凸弧齿廓相啮合的传动,也是一种线接触的啮合传动。其主要特点为:效率高,一般可达90%以上;承载能力高,一般可较普通圆柱蜗杆传动高出50%~150%;体积小;质量小;结构紧凑。这种传动已广泛应用到冶金、矿山、化工、建筑、起重等机械设备的减速机构中。
二、环面蜗杆
环面蜗杆传动的特征是,蜗杆体在轴向的外形是以凹圆弧为母线所形成的旋转曲面,所以把这种蜗杆传动叫做环面蜗杆传动。在这种传动的啮合带内,蜗轮的节圆位于蜗杆的节弧面上,亦即蜗杆的节弧沿蜗轮的节圆包着蜗轮。在中间平面内,蜗杆和蜗轮都是直线齿廓。由于同时相啮合的齿对多,而且轮齿的接触线与蜗杆齿运动的方向近似于垂直,这就大大改善了轮齿受力情况和润滑油膜形成的条件,因而承载能力约为阿基米德蜗杆传动的2~4倍,效率一般高达0.85~0.9;但它需要较高的制造和安装精度。
除上述环面蜗杆传动外,还有包络环面蜗杆传动。这种蜗杆传动分为一次包络和二次包络(双包)环面蜗杆传动两种。它们的承载能力和效率较上述环面蜗杆传动均有显著的提高。
