蜗轮蜗杆减速机扭力臂安装流程
注） 请避免将输入两轴的减速机联结到主轴上进行安装。
（1）请使用螺栓将扭矩臂安装到减速机上。
注） 如果是订购了扭矩臂，请使用附属的螺栓。如果顾客自己制作了扭矩臂，请使用相当于强度类别10.9 的螺栓。
（2）请将减速机插入从动轴。
（3）请将减速机在轴方向上固定到从动轴上。

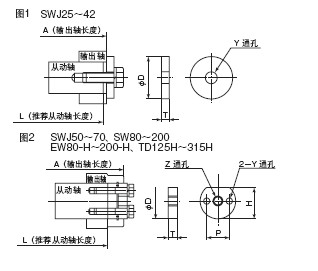

◎ SWJ25～42 时，推荐如图1所示通过端板固定到输出轴
端。
◎ SWJ50 ～ 70、SW80 ～ 200、EW80－H ～ 200－H （ 输出中空型）、TD125H ～ 315H时，推荐如图2所示使用输出
中空轴挡圈槽、止动环和端板进行固定。（参照第217页的输出中空轴详细尺寸）
（4）减速机安装形式确定后，请固定扭矩臂，保证减速机和从动轴不会同时转动。此时，请使扭矩臂在轴方向上具有一定自由度。
注） 如果在固定减速机前先固定扭矩臂，可能损伤减速机，所以请务必按照作业流程进行作业。（EW80－H ～ 200 －H 为底脚安装。固定输出中空轴和从动轴后，请设定支撑从动轴的轴承的位置。）
注） 制作端板时，推荐使用下一页表1 的尺寸和形状，这样可以兼作拆卸板。
注） 请避免将输入两轴的减速机联结到主轴上进行安装。
（1）请使用螺栓将扭矩臂安装到减速机上。
注） 如果是订购了扭矩臂，请使用附属的螺栓。如果顾客自己制作了扭矩臂，请使用相当于强度类别10.9 的螺栓。
（2）请将减速机插入从动轴。
（3）请将减速机在轴方向上固定到从动轴上。
◎ SWJ25～42 时，推荐如图1所示通过端板固定到输出轴
端。
◎ SWJ50 ～ 70、SW80 ～ 200、EW80－H ～ 200－H （ 输出中空型）、TD125H ～ 315H时，推荐如图2所示使用输出
中空轴挡圈槽、止动环和端板进行固定。（参照第217页的输出中空轴详细尺寸）
（4）减速机安装形式确定后，请固定扭矩臂，保证减速机和从动轴不会同时转动。此时，请使扭矩臂在轴方向上具有一定自由度。
注） 如果在固定减速机前先固定扭矩臂，可能损伤减速机，所以请务必按照作业流程进行作业。（EW80－H ～ 200 －H 为底脚安装。固定输出中空轴和从动轴后，请设定支撑从动轴的轴承的位置。）
注） 制作端板时，推荐使用下一页表1 的尺寸和形状，这样可以兼作拆卸板。
