JWM丝杆升降机装配形状、特点

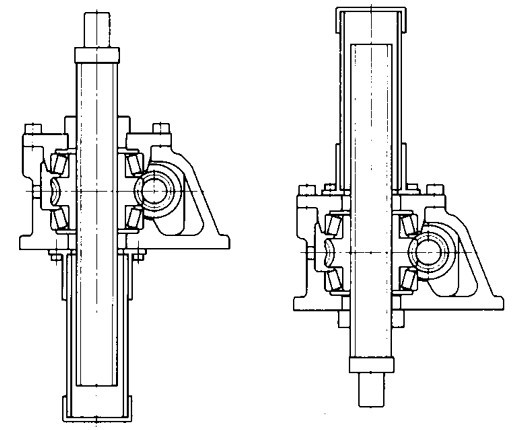

基本形式（US，DS）
螺母转动丝杆上下移动，此为普通型升降机装配
US：押上 DS：吊下
*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）
*丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。
止旋构造（UM，DM）
UM：押上 DM：吊下
适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
请根据载荷方向、安装方向来选合适的升降机（UM或DM）

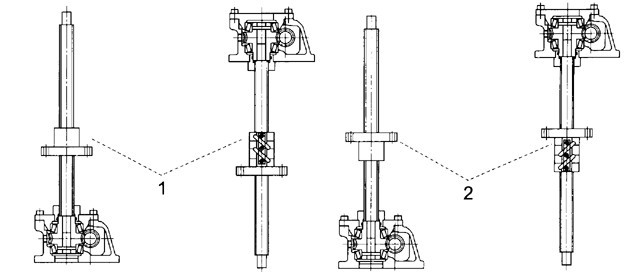

活动螺母构造（UR，DR）
一般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空 间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴顶端为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的效果。
UR：押上 DR：吊下
请根据载荷方向，安装方向来选择合适的升降机（押上或吊下）
注：选型和型号表示方法中，还需注明螺母的放置方向。
基本形式（US，DS）
螺母转动丝杆上下移动，此为普通型升降机装配
US：押上 DS：吊下
*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）
*丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。
止旋构造（UM，DM）
UM：押上 DM：吊下
适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
请根据载荷方向、安装方向来选合适的升降机（UM或DM）
活动螺母构造（UR，DR）
一般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空 间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴顶端为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的效果。
UR：押上 DR：吊下
请根据载荷方向，安装方向来选择合适的升降机（押上或吊下）
注：选型和型号表示方法中，还需注明螺母的放置方向。
JWM（梯形丝杆类型）基本参数一览表
|
型号
|
JWM002
|
JWM005
|
JWM010
|
JWM025
|
JWM050
|
JWM100
|
JWM150
|
JWM200
|
JWM300
|
JWM500
|
JWM750
|
JWM1000
|
|
|
最大载荷kN
|
1.96
|
4.90
|
9.80
|
24.5
|
49.0
|
98.0
|
147
|
196
|
294
|
490
|
735
|
980
|
|
|
丝杆外径mm
|
12
|
16
|
20
|
26
|
40
|
50
|
55
|
65
|
85
|
120
|
130
|
150
|
|
|
丝杆底径mm
|
8.8
|
10.8
|
14.8
|
19.7
|
30.5
|
38.4
|
43.4
|
51.3
|
67
|
102
|
112
|
127
|
|
|
丝杆螺距mm
|
3
|
4
|
4
|
5
|
8
|
10
|
10
|
12
|
16
|
16
|
16
|
20
|
|
|
减速比
|
H速度
|
5
|
5
|
5
|
6
|
6
|
8
|
8
|
8
|
102/3
|
102/3
|
102/3
|
12
|
|
L速度
|
20
|
20
|
20
|
24
|
24
|
24
|
24
|
24
|
32
|
32
|
32
|
36
|
|
|
综合效率%
|
H速度
|
26
|
26
|
21
|
21
|
22
|
22
|
20
|
20
|
19
|
15
|
13
|
13
|
|
L速度
|
15
|
15
|
12
|
12
|
14
|
15
|
14
|
13
|
11
|
10
|
8
|
8
|
|
|
容许输入最
大功率（kW）
|
H速度
|
0.16
|
0.39
|
0.49
|
1.0
|
2.0
|
2.8
|
3.1
|
5.0
|
8.4
|
13.4
|
14.4
|
21.4
|
|
L速度
|
0.08
|
0.18
|
0.36
|
0.46
|
0.63
|
1.4
|
2.2
|
3.2
|
4.6
|
5.7
|
7.2
|
9.4
|
|
|
空载扭矩（N·m）
|
0.11
|
0.11
|
0.29
|
0.62
|
1.4
|
2.0
|
2.6
|
3.9
|
9.8
|
19.6
|
29.4
|
39.2
|
|
|
容许输入轴扭矩（N·m）*
|
9.8
|
9.8
|
19.6
|
49.0
|
153.9
|
292.0
|
292.0
|
292.0
|
735.0
|
1372.0
|
1764.0
|
2450.0
|
|
|
最大载荷时所需输
轴扭矩（N·m）**
|
H速度
|
0.83
|
2.5
|
6.2
|
16.1
|
48.7
|
90.7
|
149.0
|
238.1
|
400.1
|
856.0
|
1380.5
|
2040.9
|
|
L速度
|
0.42
|
1.1
|
2.9
|
7.4
|
20.0
|
45.3
|
72.3
|
124.0
|
244.0
|
453.3
|
761.3
|
1278.3
|
|
|
输入轴每回转一圈丝杆（活动螺母）轴向位移量
|
H速度
|
0.60
|
0.80
|
0.80
|
0.83
|
1.33
|
1.25
|
1.25
|
1.50
|
1.50
|
1.50
|
1.50
|
1.67
|
|
L速度
|
0.15
|
0.20
|
0.20
|
0.21
|
0.33
|
0.42
|
0.42
|
0.50
|
0.50
|
0.50
|
0.50
|
0.56
|
|
|
最大载荷时容许输入轴回转速度
|
H速度
|
1800
|
1500
|
750
|
600
|
400
|
300
|
200
|
200
|
200
|
150
|
100
|
100
|
|
L速度
|
1800
|
1500
|
1200
|
600
|
300
|
300
|
290
|
250
|
180
|
120
|
90
|
70
|
|
|
最大载荷时丝杆
回转扭矩（N·m）
|
2.6
|
8.6
|
20.1
|
65.1
|
201.5
|
503.6
|
813.2
|
1287.7
|
2531.9
|
5551.3
|
8921.8
|
13878.3
|
|
*减速机输入轴的容许扭矩。（连动运转时请确认）
**包括无负荷空转扭矩的数值。
