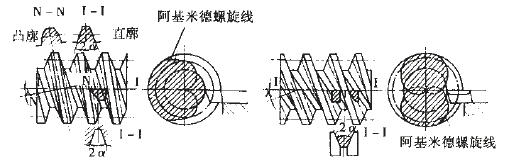

图(a)、(c)所示为阿基米德(ZA)蜗杆和渐开线(ZI)蜗杆。当蜗杆的头数增多、导程角增大时，其几何形状和切削角度将出现加工困难。图(b)所示为一种延伸渐开线蜗杆，又称齿槽法向直廓(ZN1)蜗杆，其加工条件较前2种优越。然而不管是哪一种蜗杆，它们都是直线型螺旋面蜗杆，即它们的螺旋面是一直线母线相对一轴线作圆柱螺旋运动所形成。在制造时是将一直线刀刃(车刀上的刀刃)安置在恰当的位置，然后用车螺纹的方法加工而成。但是在磨削蜗杆时所采用的是圆盘砂轮，是通过圆盘砂轮两侧的圆锥面来进行磨削，不能如车刀那样用一直线刀刃，因此砂轮侧面的圆锥面将与蜗杆的螺旋面发生干涉，会将蜗杆的螺旋面多磨去一部分，造成蜗杆齿形误差。蜗杆的头数越多，其导程角越大，那么磨削时干涉就越厉害，产生的齿形误差就越大。
为了确保加工的蜗杆能获得准确的齿形，必须对圆盘砂轮进行相对应的准确修整。我们可以通过理论计算对圆盘砂轮的轴向截面进行修形，但是这种计算很复杂，而且在生产中砂轮不断磨损，外径逐渐变小，每次修形计算都不一样，现场很难操作。下面介绍一种展成包络修整法，它不失为一种既简便又精确的砂轮修整法。它的修整原理如下：采用一个与被加工蜗杆完全一样的金刚石蜗杆，在它的外圆和螺旋面上布满许许多多细小的金刚石刀刃，通过展成运动来修磨圆盘砂轮，将其在磨削蜗杆时产生干涉的磨料部分全部磨掉。然后将此修整后的圆盘砂轮来磨削蜗杆，就可以获得具有准确齿形的高精度蜗杆
为了确保加工的蜗杆能获得准确的齿形，必须对圆盘砂轮进行相对应的准确修整。我们可以通过理论计算对圆盘砂轮的轴向截面进行修形，但是这种计算很复杂，而且在生产中砂轮不断磨损，外径逐渐变小，每次修形计算都不一样，现场很难操作。下面介绍一种展成包络修整法，它不失为一种既简便又精确的砂轮修整法。它的修整原理如下：采用一个与被加工蜗杆完全一样的金刚石蜗杆，在它的外圆和螺旋面上布满许许多多细小的金刚石刀刃，通过展成运动来修磨圆盘砂轮，将其在磨削蜗杆时产生干涉的磨料部分全部磨掉。然后将此修整后的圆盘砂轮来磨削蜗杆，就可以获得具有准确齿形的高精度蜗杆
